改性塑料增強原理以及常見配方匯總 |
| 發布時間：2015-06-24 11:50:38點擊率： |

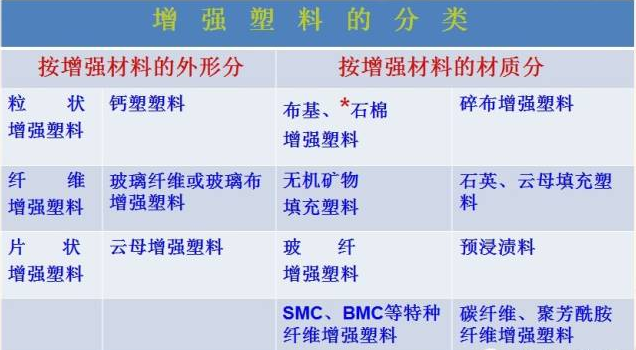

| 改性塑料是應用涉及面廣、科技含量高、能創造巨大經濟效益的一個塑料產業領域，而塑料改性技術更是幾乎深入到所有塑料制品的原材料與成型加工過程。 一.改性塑料增強原理 1、常見的塑料改性技術主要有： （1）增強技術，包括纖維增強、自增強、分子增強； （2）增韌技術； （3）填充改性； （4）共混與塑料合金技術； （5）阻燃技術； （6）納米復合技術； （7）反應接枝改性； （8）耐老化； （9）功能化改性，包括導電、抗靜電、導熱和發光等； （10）熱塑性彈性體技術。 2、增強塑料： 為了進一步改善塑料的力學性能，常在塑料中加入玻璃纖維(簡稱玻纖),滑石粉、云母、碳酸鈣、高嶺土、碳纖維等增強材料，以樹脂為母體及粘結劑而組成新型復合材料。 3、增強塑料采用的樹脂及材料： 4、增強原理： 增強材料具有較高的強度和模量。 樹脂具有優良物理、化學(耐腐蝕、絕緣、耐輻照、耐瞬時高溫燒蝕等)和加工性能。 樹脂與增強材料復合后，增強材料可以起到增進樹脂的力學或其他性能，而樹脂對增強材料可以起到粘合和傳遞載荷的作用，使增強塑料具有優良性能。 可以起到增量作用的粒狀材料有粘土、鈦白粉、砂、玻璃粉和木粉等； 可用作流變控制劑的有云母、石棉和硅膠等； 可以提高熱變形溫度的有云母和短玻璃纖維等； 無機物粒料的作用：提高制品的阻燃、贏順塑膠原料有限公司，專業塑膠原料供應商，電話：18818688291耐熱和抗收縮性。 5、增強塑料的分類：  二.改性塑料增強原理常見配方 通用熱塑性塑料增強配方 1.高性能玻璃纖維增強PP 配方組成：
加工條件： （1）擠出造粒溫度180~230℃；螺桿轉速320r/min （2）注塑成型溫度190~210℃ 相關性能：
2.玻璃纖維增強PP 配方組成：
相關性能：
3.玻璃纖維增強PP 配方組成：
4.GF/液晶復合增強PP 配方組成：
注：GF長度＜4mm，用雙馬來酰亞胺處理，TLCP熱致溶液聚合物，對羥基苯甲酸（PHB）于PET的共聚酯（60/40）。 相關性能：拉伸強度51.3MPa；拉伸模量1.59GPa。 5.云母增強PP 配方組成（質量份）：
相關性能：
配方組成（質量份）：
相關性能：
7.硅灰石纖維填充增強PP
相關性能：
8.復合增強PP 配方組成（質量份）：
相關性能：
9.玻璃纖維增強PVC 配方組成（質量份）：
加工條件：此述配方中各組分充分混合后，擠出成為制品。 相關性能：
10.玻璃纖維增強PVC 配方組成：
工程塑料增強配方 1.長玻璃纖維增強PA6 配方組成：
相關性能
2.阻燃、抗靜電增強PA6 配方組成：
3.抗靜電型玻璃纖維增強PA6葉輪 配方組成：
4.阻燃型玻璃纖維增強PA6葉輪 配方組成：
5.透明玻璃纖維增強PC
相關性能：
熱固性塑料增強配方 1.化工防腐管道用增強PF 配方組成：
2.環氧玻璃鋼（1）
3.環氧玻璃鋼（2）
4.環氧酚醛玻璃鋼 配方組成：
5.環氧呋喃玻璃鋼 配方組成：
加工條件：加熱固化，一般為80~90℃×4h 6.771號不飽和聚酯玻璃鋼 配方組成：
7.高強度不飽和聚酯板 配方組成：
其他塑料增強配方 1.GF增強RJM-PU 配方組成：
2.玻璃纖維增強PVDC異型件組構件 配方組成：
3.UHMWPE/碳纖維復合材料 配方組成：
|
| 上一個：注塑主管十年管理分享 |
| 下一個：超實用的減少塑料制件收縮方案 |
| [ 返回 ] [ 打印 ] [ 關閉 ] |
